Puente Aliviadero sobre Arroyo Don Cristóbal y Accesos

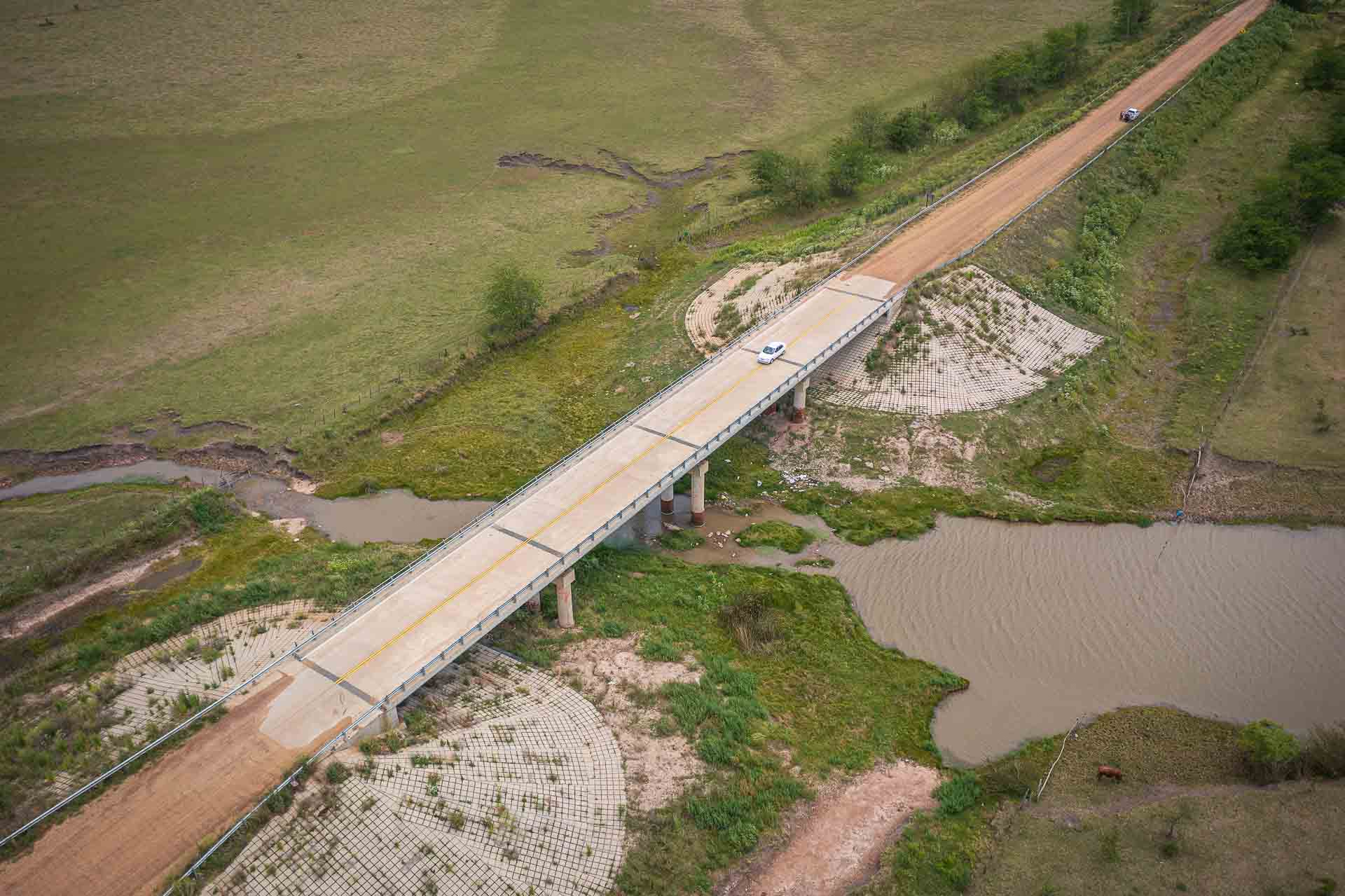

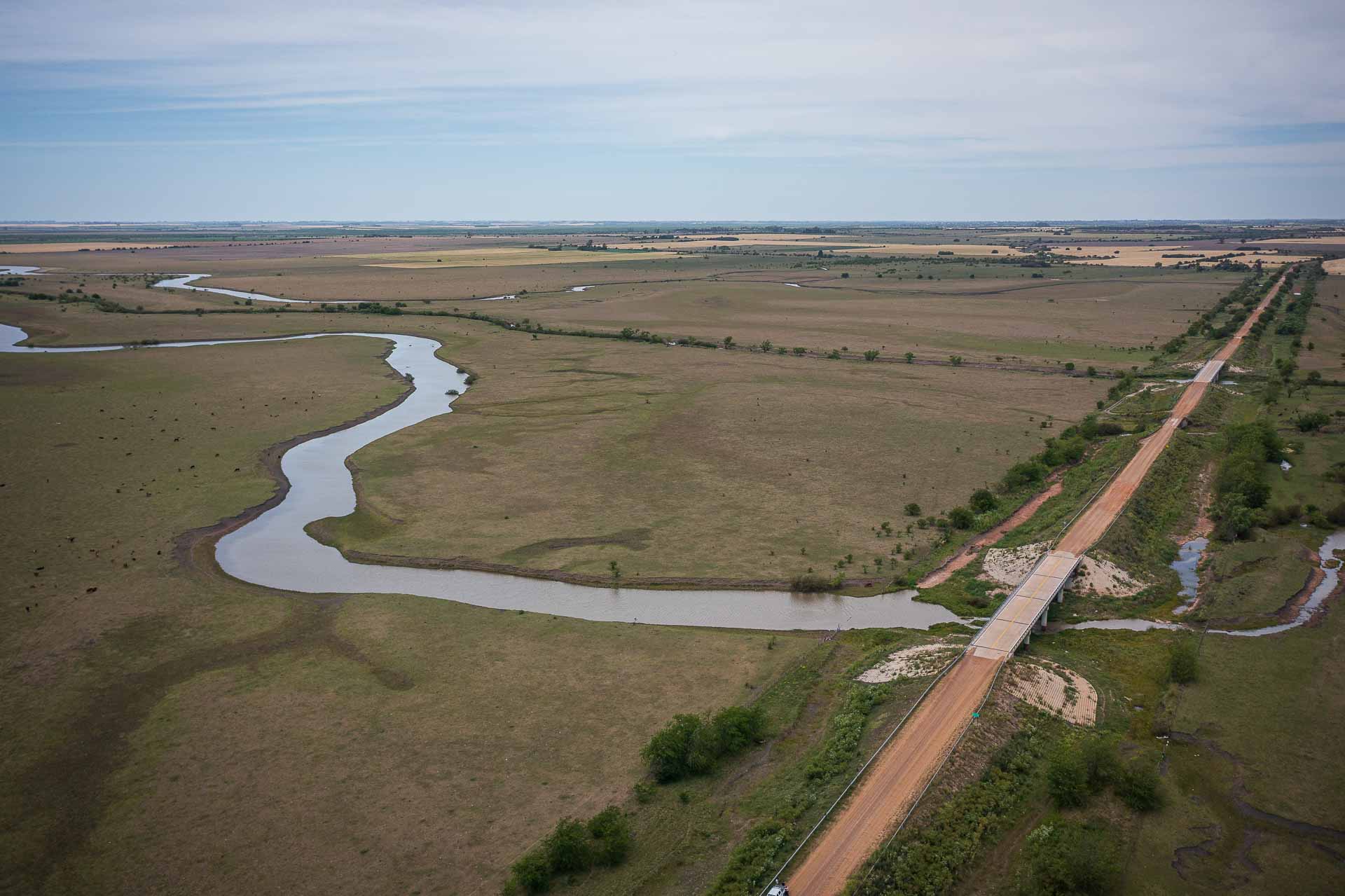

Construcción de dos puentes sobre A° Don Cristóbal – RP N° 34. Puente principal compuesto por 5 tramos de 20m de luz – 100m total. Puente aliviadero compuesto por 4 tramos de 20m de luz – 80m total.

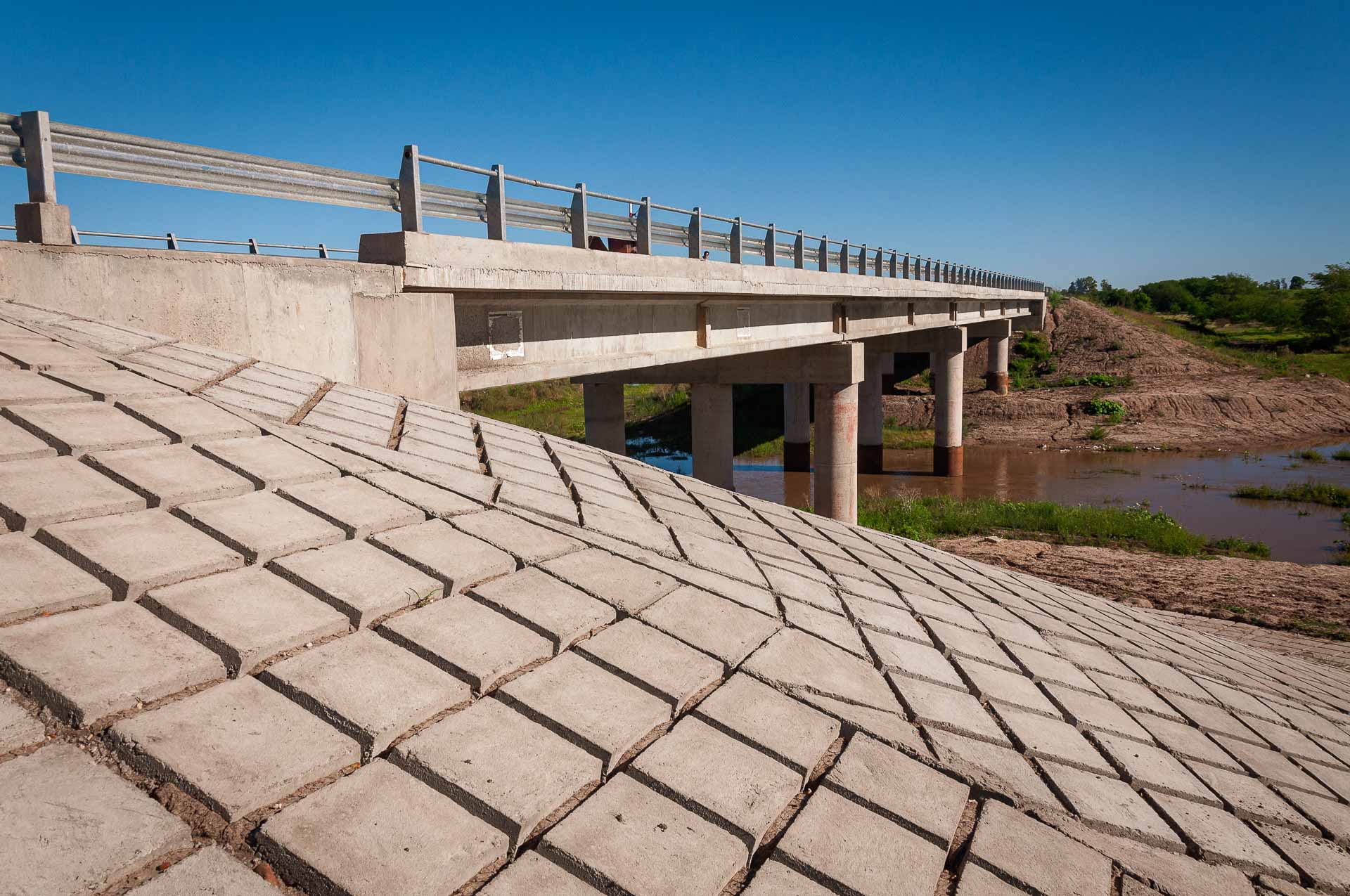

Superestructura de tablero de H° sustentado por 4 vigas por tramo, de H°P° con sus respectivos apoyos de neoprene. Infraestructura compuesta por 4 y 3 pilas intermedias – respectivamente – , de tres pilotes Ø1, 2 0 , unidos por viga cabezal . Falsos estribos compuestos por tres pilotes, terraplenes y conos protegidos con revestimiento flexible.

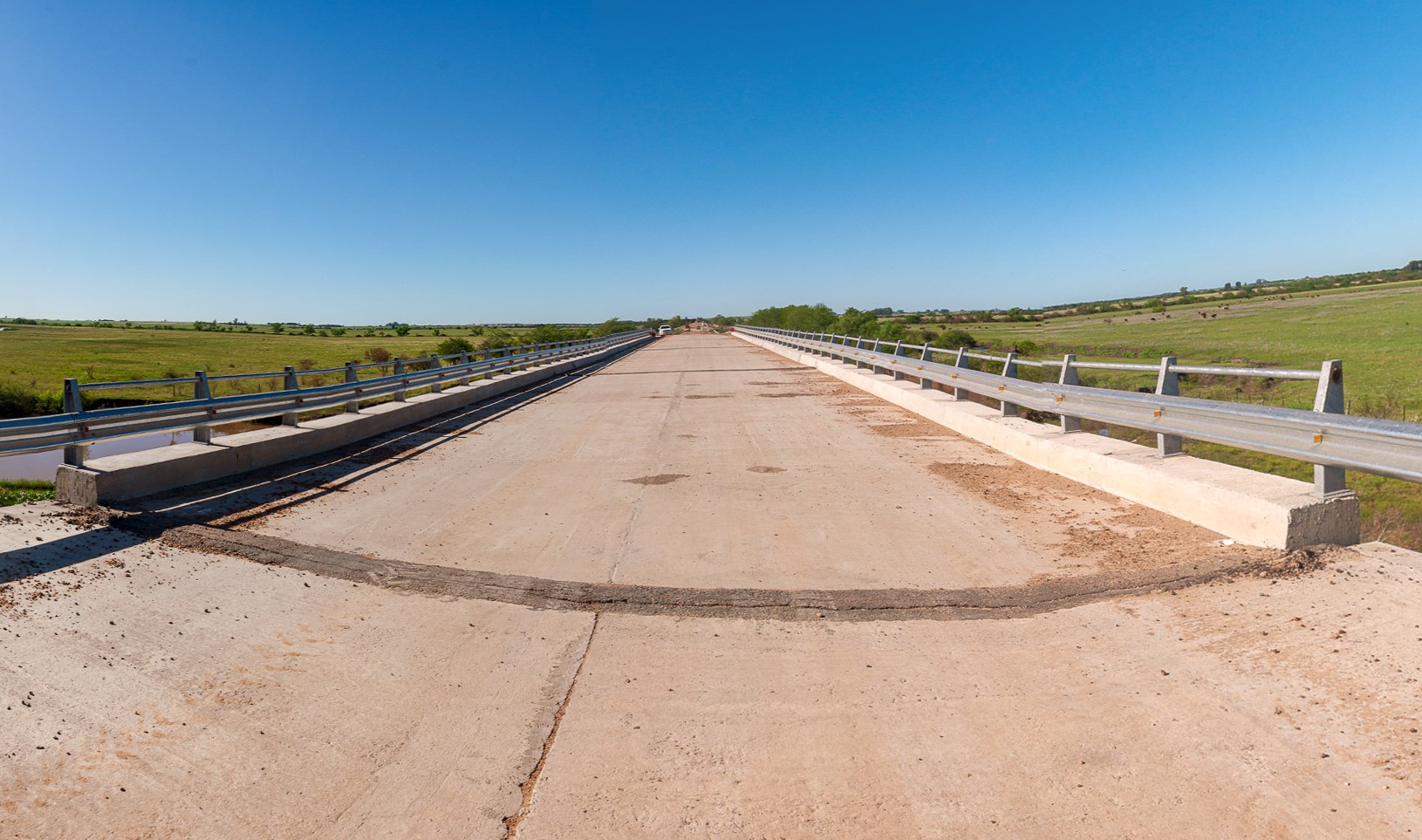

Incorporación de barandas metálicas para defensa de terraplén y señalización vertical. Ejecución de alteos y terraplenes de aproximación con compactación especial, completándolos con la construcción de
accesos a los puentes a través de calzada de ripio.
Ejecución de obra civil de recinto de válvulas de bloqueo
Ampliación de Obra: ensanche de puente aliviadero existente. Adecuación a 3 tamos de 10m y 2 tamos de 4,62m – 8,30m de ancho. Infraestructura compuesta por pilotes columnas y viga dintel de Hº Aº, estribos y muros alas de HºAº .
Superestructura de vigas metálicas IPN 550 (arenado y pintado), y ejecución de prelosas de Hº de 7cm y losas tableros de Hº esp. 18cm. Protección hidráulica flexible en estribos y pilas intermedias. Ejecución de alcantarillas para cunetas (acceso a propiedades) y transversales. Mejoramiento de camino de ripio existente entre RN Nº 12 y El Pueblito (4,5km).
